Rotary Kiln

Home > 产品介绍 > Rotary Kiln

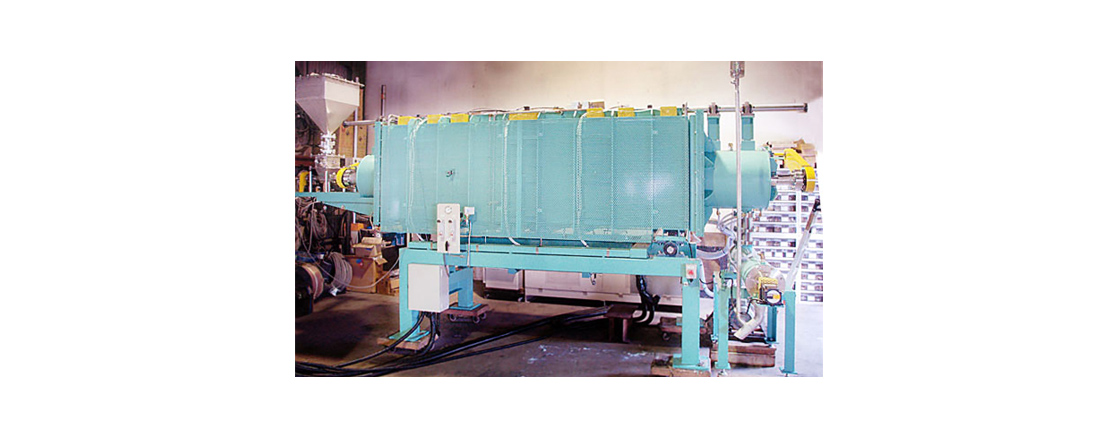

连续式Rotary Kilne Furnace

※단위(mm)

特征	1. 结构实现小型化。 2. 采用Rotary Pump，可实现内部置换。 3. 可在Air、O2、Ar、N2、H2、真空等各种气体下运行。 4. 可实现连续运行，烧制后的原料易处理。 5. 在使用氧化铝管时，使用温度达到1650度，在使用Graphite Tube时，使用温度可达到2400度。 6. 通过将气体gas放入Kiln内部，使反应变快，可得到均匀的产品。 7. 产品排出温度达到50度以下。（出口仍处于gas气体） 8. Kiln材质有高纯度Al2O3、Graphite、石英、Inconel、镍、钛、SUS304、316、316L、310、310S、铜、铝等物质。根据气体来决定使用范围及Kiln size。(Al2O3：300 - 500 Dia. X 3000 - 5000L)最低温度从50度开始。 9. 不会因升温速度、冷却速度而产生问题。 10. Kiln旋转使用AC Servo Motor（无级变速），倾斜角度不受限。 11.Heater的种类可根据温度及气体来使用SiC、Carbon、MoSi2、Kanthal Wire、W、Mo Rod等。 12. 绝热材料方面，可根据温度及气体使用Ceramic成型绝热材料、Graphite等。 13. Heater便于更换。

特征

1. 结构实现小型化。
2. 采用Rotary Pump，可实现内部置换。
3. 可在Air、O2、Ar、N2、H2、真空等各种气体下运行。
4. 可实现连续运行，烧制后的原料易处理。
5. 在使用氧化铝管时，使用温度达到1650度，在使用Graphite Tube时，使用温度可达到2400度。
6. 通过将气体gas放入Kiln内部，使反应变快，可得到均匀的产品。
7. 产品排出温度达到50度以下。（出口仍处于gas气体）
8. Kiln材质有高纯度Al2O3、Graphite、石英、Inconel、镍、钛、SUS304、316、316L、310、310S、铜、铝等物质。
根据气体来决定使用范围及Kiln size。(Al2O3：300 - 500 Dia. X 3000 - 5000L)最低温度从50度开始。
9. 不会因升温速度、冷却速度而产生问题。
10. Kiln旋转使用AC Servo Motor（无级变速），倾斜角度不受限。
11.Heater的种类可根据温度及气体来使用SiC、Carbon、MoSi2、Kanthal Wire、W、Mo Rod等。
12. 绝热材料方面，可根据温度及气体使用Ceramic成型绝热材料、Graphite等。
13. Heater便于更换。

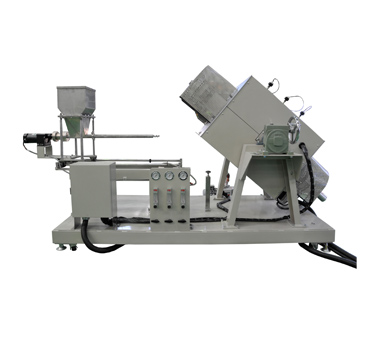

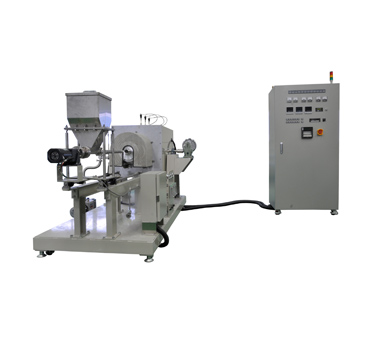

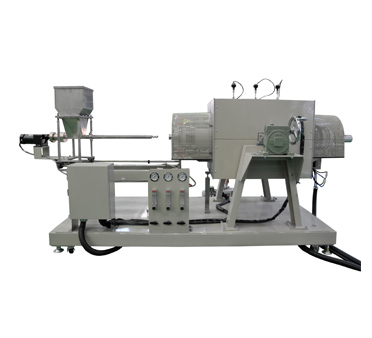

Batch Type Al2O3 Tube Rotary Kiln

※单元(mm)

使用温度	100 ℃ ～ 1550℃ ※可根据客户需求改变设计
使用气体	大气、Ar、N2、H2、NH3、O2以及其他各种GAS
Kiln材料	Al2O3 Pipe (内部设置有叶片)
Kiln内加热尺寸	100 ~ 235 ID x 100 ~ 1200L
控制方式	1 ~ 5 zone, Program 控制方式
投料 Feeder	All Stainless
Kiln转数	标准0.2 ~ 2 R.P.M
特征	开发成Battery用Powder及各种Powder的烧制用，可通过Batch式自由调节气体
备注	Kiln材料可根据客户需求适当改变

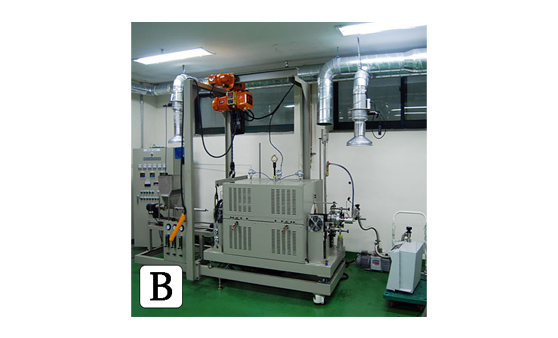

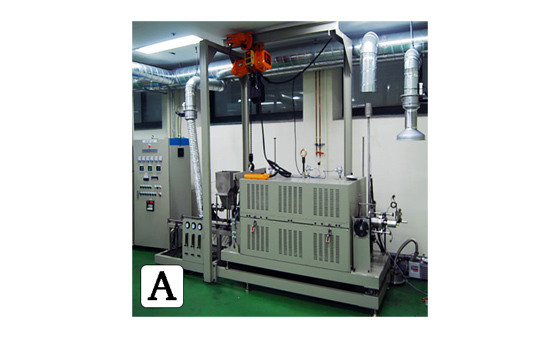

滑链 Rotary KILN

※单元(mm)

	A	B
Process Tube	Quartz	Inconel
使用气体	N2, Ar, Air, H2+N2, H2
真空装置	Rotary Pumping(真空置换用)
使用温度	1000℃
Heater	Kanthal Al Module Heater
绝热材料	Cearmic成型绝热材料
温度控制方式	3 Zone control 方式
特征	1. 因采用滑链方式，可在较低位置进行作业安全性及作业性出色 2. 便于清洗Process Tube
Optional items	Feeding System

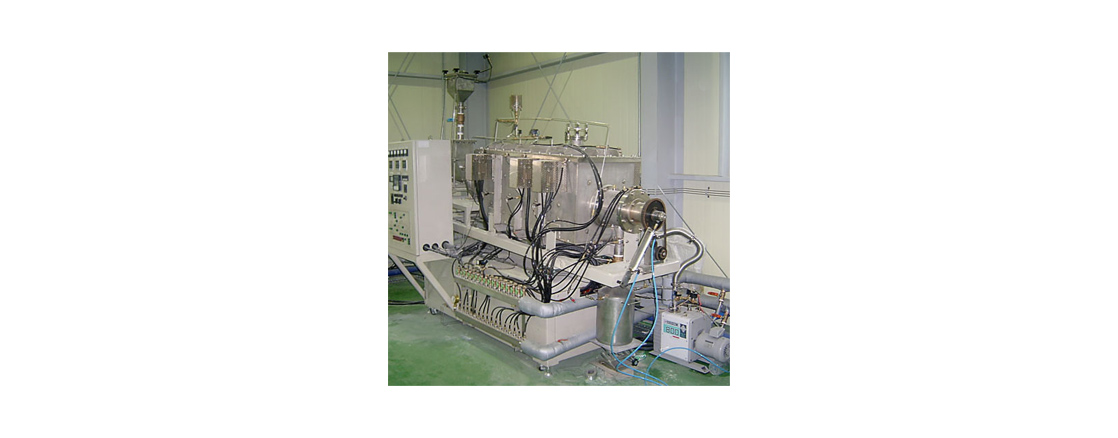

TNRK 1500M

※单元(mm)

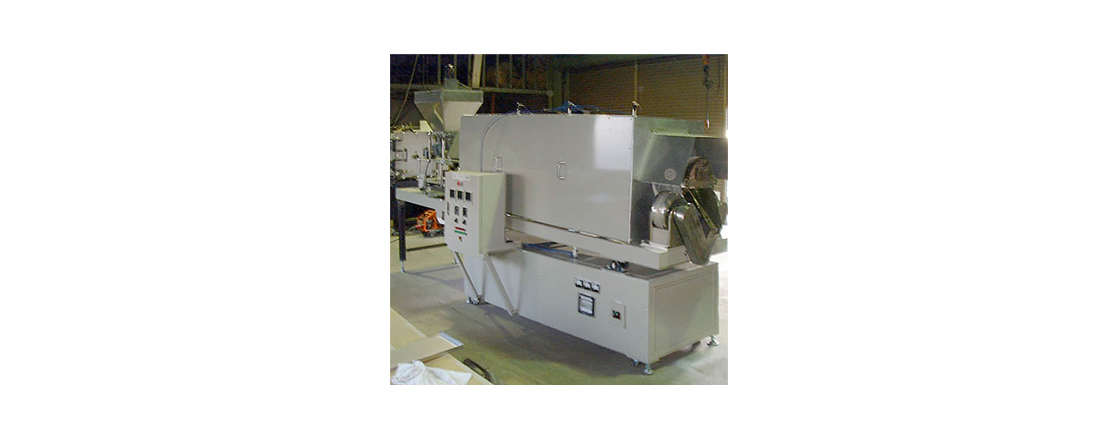

TNRK 1100K1

※单元(mm)

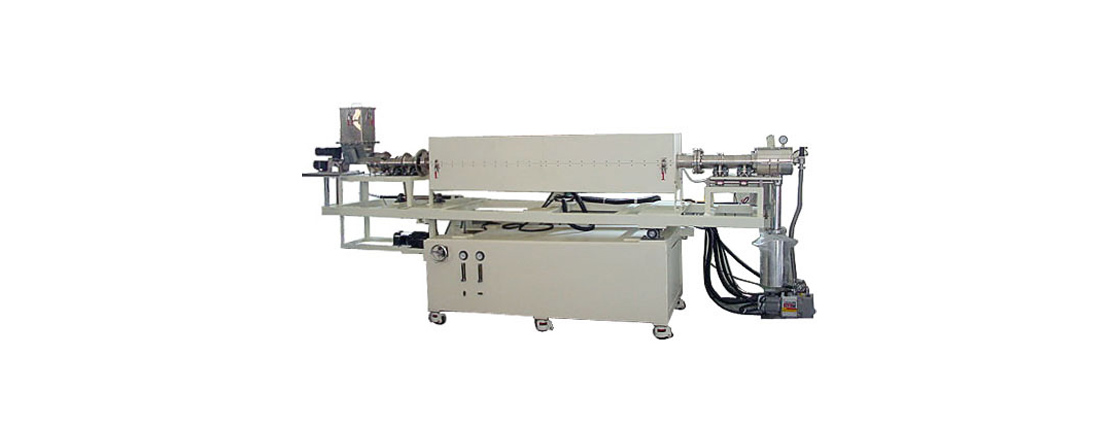

TNRK 1200K1

※单元(mm)
