Rotary Kiln

홈 > 제품소개 > Rotary Kiln

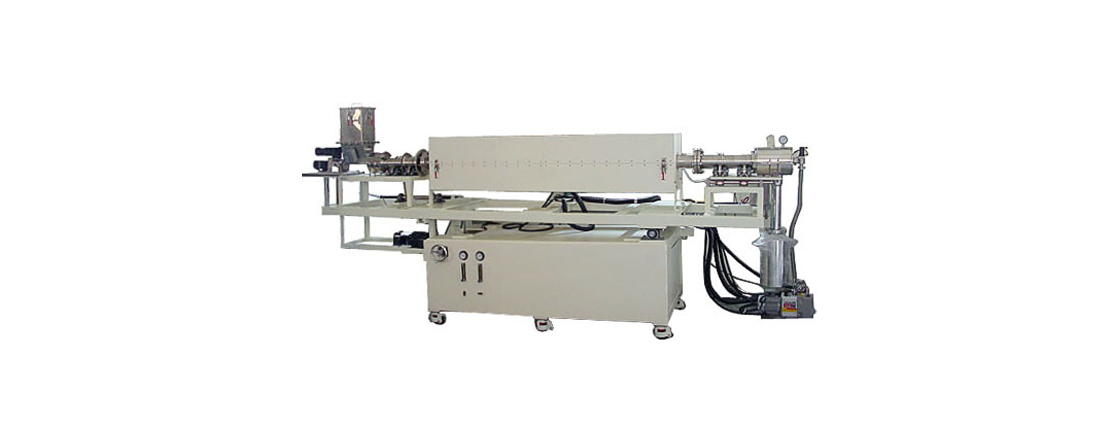

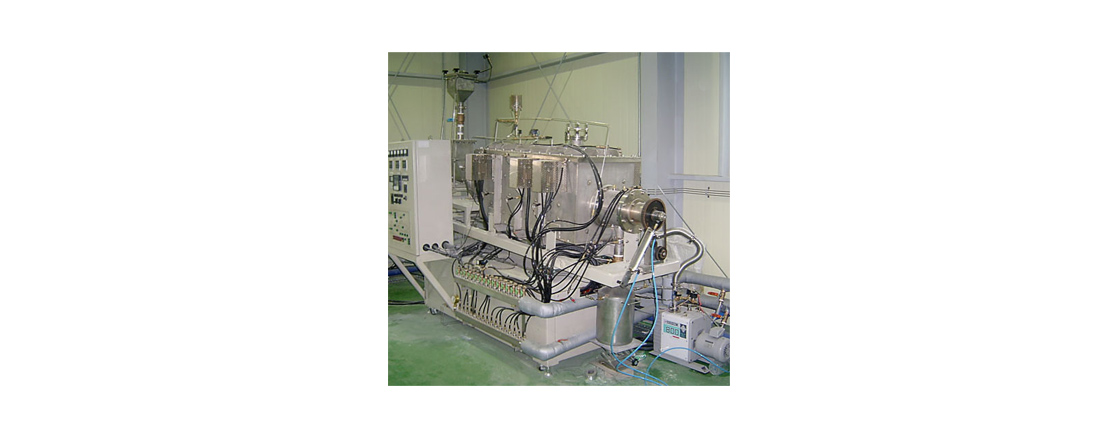

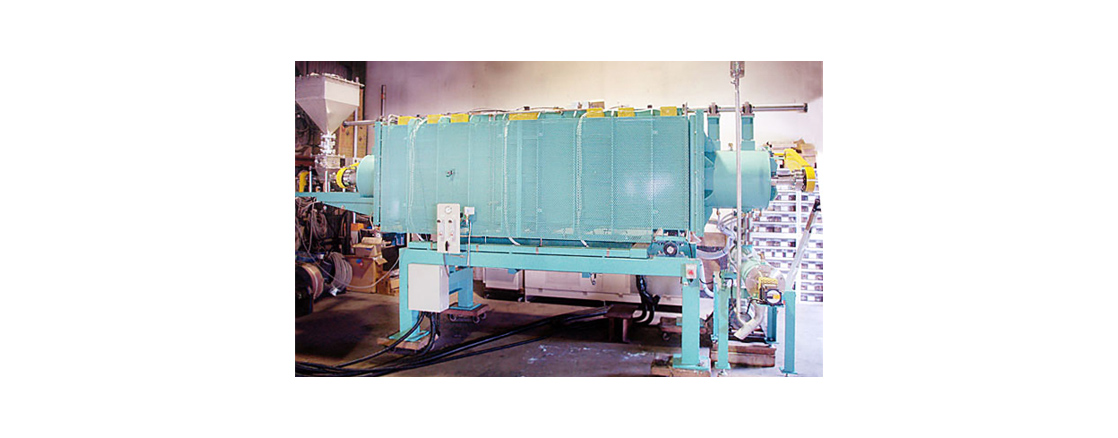

연속식 Rotary Kiln Furnace
※단위(mm)
특장점
  • 1. 컴팩트한 구조입니다.
  • 2. Rotary Pump로서 내부치환이 가능합니다.
  • 3. Air, O2, Ar, N2, H2, 진공등 각종분위기에서 운전이 가능합니다.
  • 4. 연속운전이 가능하며 소성된 원료의 취급이 간단합니다.
  • 5. 사용온도가 알루미나튜브 사용시 1650도, Graphite Tube 사용시 2400도까지 사용이 가능합니다.
  • 6. Kiln내부로 분위기gas를 넣으므로 반응이 빠르고 균일한 제품이 가능합니다.
  • 7. 제품 배출 온도가 50도이하로 배출이 됩니다.(출구까지 gas분위기 입니다.)
  • 8. Kiln재질로는 고순도 Al2O3, Graphite, 석영, Inconel, 니켈, 티탄, SUS 304, 316, 316L, 310, 310S, 동, 알루미늄등이 있습니다.
    분위기에 따라 사용범위 및 Kiln size가 결정됩니다.  ( Al2O3의 경우는 300 - 500 Dia. X 3000 - 5000L)  최저온도는 50도 부터입니다.
  • 9. 승온속도, 냉각속도에 의한 문제가 없습니다.
  • 10. Kiln 회전은 AC Servo Motor를 사용(무단변속), 경사각도는 수동으로 무단입니다.
  • 11. Heater의 종류는 온도 및 분위기에 따라 SiC, Carbon, MoSi2, Kanthal Wire, W, Mo Rod등이   사용됩니다.
  • 12. 단열재는 온도 및 분위기에 따라 Ceramic 성형단열재, Graphite등이 사용됩니다.
  • 13. Heater의 교환이 간단합니다.

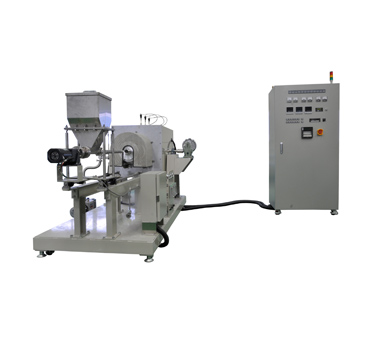

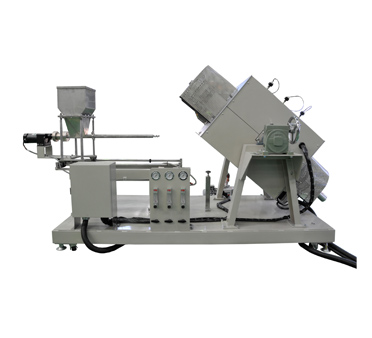

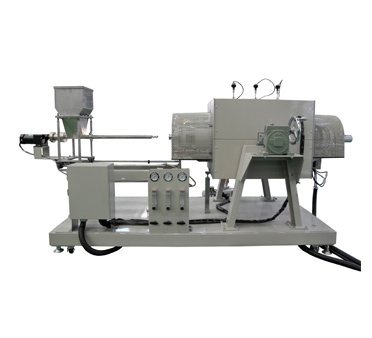

Batch Type Al2O3 Tube Rotary Kiln
※단위(mm)
사용온도 100 ℃ ～ 1550℃ ※소비자의 요구에 맞게 변경 가능
사용분위기 대기,Ar,N2,H2,NH3,O2 그 외 각종GAS
Kiln재료 Al2O3 Pipe (내부에 날개가 부착되어 있습니다)
Kiln내 가열치수 100 ~ 235 ID x 100 ~ 1200L
제어방식 1 ~ 5 zone, Program 제어방식
시료투입 Feeder All Stainless
Kiln 회전수 표준 0.2 ~ 2 R.P.M
특징 Battery용 Powder 및 각종 powder의 소성용으로 개발되었으며, Batch식으로분위기를 자유롭게 조정 할 수 있습니다.
비고 Kiln재료는 소비자의 목적에 맞게 변경 가능합니다.

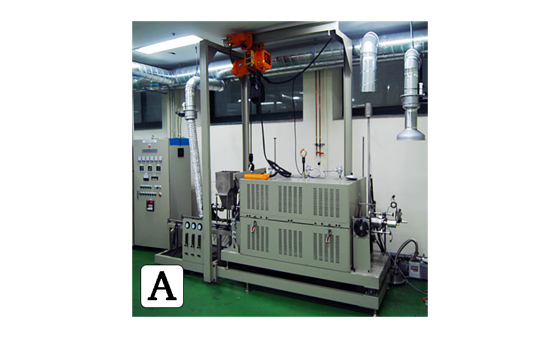

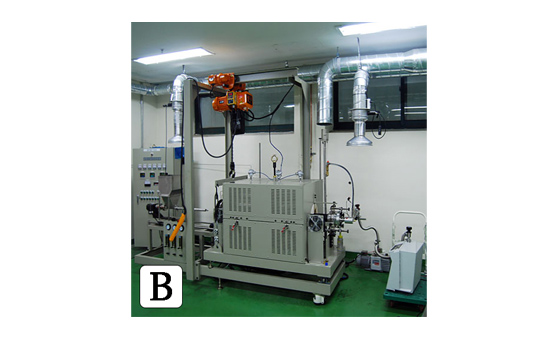

체인 블록 방식 Rotary KILN
※단위(mm)
A B
Process Tube Quartz Inconel
사용분위기 N2, Ar, Air, H2+N2, H2
진공장치 Rotary Pumping(진공 치환용)
사용온도 1000℃
Heater Kanthal Al Module Heater
단열재 Cearmic 성형단열재
온도제어방식 3 Zone control 방식
특징
  • 1. 체인블록 방식이라 낮은 위치에서 작업이 가능한 바안전성 및 작업성이 뛰어납니다.
  • 2. Process Tube의 청소가 용이합니다.
Optional items Feeding System
TNRK 1500M
※단위(mm)
사용온도 1500℃
온도분포 +/- 2℃ 이내
발열체 Molybdenum Rod Heater
분위기 H2 , H2 + N2 , N2
Tube size 95 ID x 1800L
Heat zone 900L
단열재 Ceramic Board
Powder feeder 밀폐식
Control 3 zone control
power 20 KVA
냉각수 20 liter/min
TNRK 1100K1
※단위(mm)
사용온도 Max. 1100℃
발열체 Kanthal A1
분위기 진공/ H2 + N2
Tube 139 OD x 2500L
Heat zone 1700 mm L
TNRK 1200K1
※단위(mm)
사용온도 850℃
발열체 Kanthal A1
분위기 대기, O2
Tube size 300Φ x 2500L , 석영tube
Heat zone 300Φ x 1800L
Control 3 zone control
Power 35 KVA
