Rotary Kiln

ホーム > 製品紹介 > Rotary Kiln

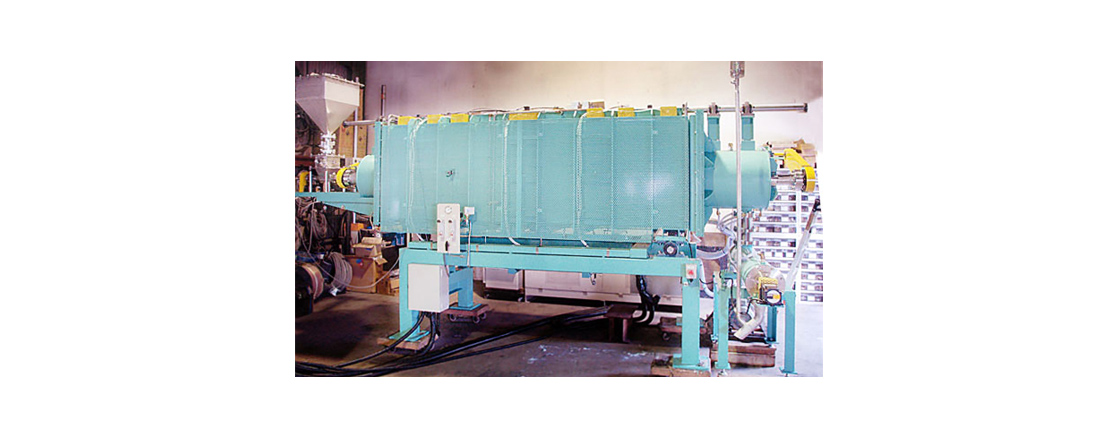

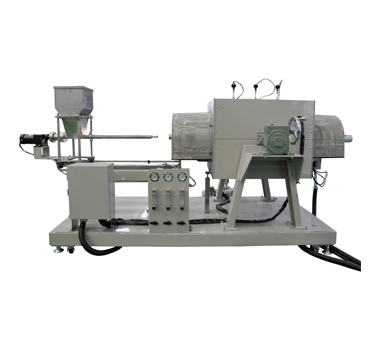

連続式 Rotary Kiln Furnace

※単位(mm)

特長	1. コンパクトな構造です。 2. ロータリーポンプとして内部置換が可能です。 3. 空気、O2、Ar、N2、H2、真空など各種の雰囲気で運転できます。 4. 連続運転が可能で、焼成原料の取扱も簡単です。 5. 動作温度がアルミナチューブを使用時1650度まで、グラファイトチューブを使用時は2400度まで可能です。 6. Kilnの内部に雰囲気ガスを入れるので、反応が速く均一な製品ができます。 7. 製品の排出温度が50度未満で排出されます(出口までのガス雰囲気です)。 8. Kiln材料には高純度Al2O3、グラファイト、石英、Inconel、ニッケル、チタン、SUS 304、316、316L、310、310S、銅、アルミニウムなどがあります。雰囲気によって使用範囲及びKiln Sizeが決まります。(Al2O3の場合は300-500 Dia. X 3000-5000L)最低温度は50度からです。 9. 昇温速度、冷却速度による問題がありません。 10. Kiln回転はACサーボモーター(無段速度)を使用して、傾斜角度は手動で無段である。 11. ヒーターの種類は温度及び雰囲気によってSIC、Carbon、MoSi2、Kanthal Wire、W、Mo Rodなどが使用されます。 12. 断熱材の温度や雰囲気によって、セラミック成形断熱材、グラファイトなどが使用されます。 13. ヒーターの交換は簡単です。

特長

1. コンパクトな構造です。
2. ロータリーポンプとして内部置換が可能です。
3. 空気、O2、Ar、N2、H2、真空など各種の雰囲気で運転できます。
4. 連続運転が可能で、焼成原料の取扱も簡単です。
5. 動作温度がアルミナチューブを使用時1650度まで、グラファイトチューブを使用時は2400度まで可能です。
6. Kilnの内部に雰囲気ガスを入れるので、反応が速く均一な製品ができます。
7. 製品の排出温度が50度未満で排出されます(出口までのガス雰囲気です)。
8. Kiln材料には高純度Al2O3、グラファイト、石英、Inconel、ニッケル、チタン、SUS 304、316、316L、310、310S、銅、アルミニウムなどがあります。
雰囲気によって使用範囲及びKiln Sizeが決まります。(Al2O3の場合は300-500 Dia. X 3000-5000L)最低温度は50度からです。
9. 昇温速度、冷却速度による問題がありません。
10. Kiln回転はACサーボモーター(無段速度)を使用して、傾斜角度は手動で無段である。
11. ヒーターの種類は温度及び雰囲気によってSIC、Carbon、MoSi2、Kanthal Wire、W、Mo Rodなどが使用されます。
12. 断熱材の温度や雰囲気によって、セラミック成形断熱材、グラファイトなどが使用されます。
13. ヒーターの交換は簡単です。

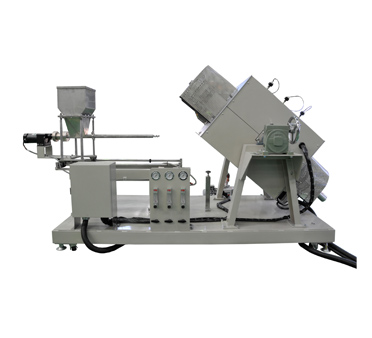

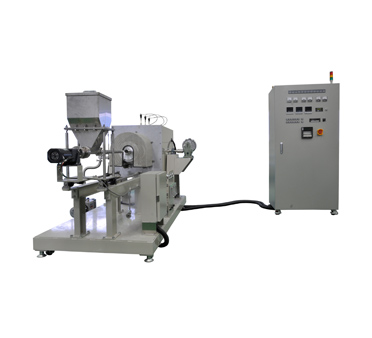

Batch Type Al2O3 Tube Rotary Kiln

※単位(mm)

使用温度	100 ℃ ～ 1550℃ ※お客様のニーズに合わせてカスタマイズ可能
使用雰囲気	大気、Ar、N2、H2、NH3、O2その他さまざまなガス
Kiln材料	Al2O3 Pipe(内部に羽がついています）
Kiln内の加熱寸法	100 ~ 235 ID x 100 ~ 1200L
制御方式	1 ~ 5 zone, Program 制御方式
試料投入フィーダー	All Stainless
Kiln回転数	標準 0.2 ~ 2 R.P.M
特徴	バッテリー用パウダー及び各種パウダーの焼成用で開発され、バッチ式で雰囲気を事由に調整できます。
備考	Kiln材料は消費者の目的に合わせて変更できます。

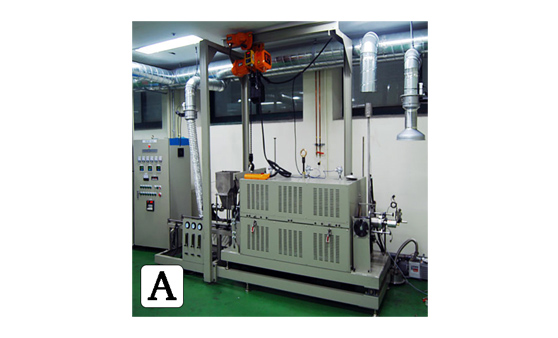

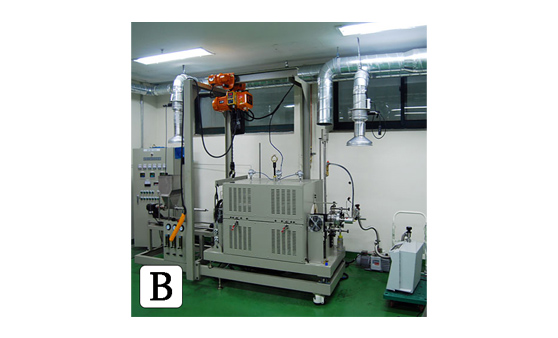

チェーンブロック方式 Rotary KILN

※単位(mm)

	A	B
Process Tube	Quartz	Inconel
使用雰囲気	N2, Ar, エア, H2+N2, H2
真空装置	Rotary Pumping(真空置換用)
使用温度	1000℃
Heater	Kanthal Al Module Heater
断熱材	セアミック成形断熱材
温度制御方式	3 Zoneコントロール方式
特徴	1. チェーンブロック方式なので、低い位置でも動作できるバー安全性及び作業性が優れます。 2. Process Tubeの掃除が容易です。
Optional items	Feeding System

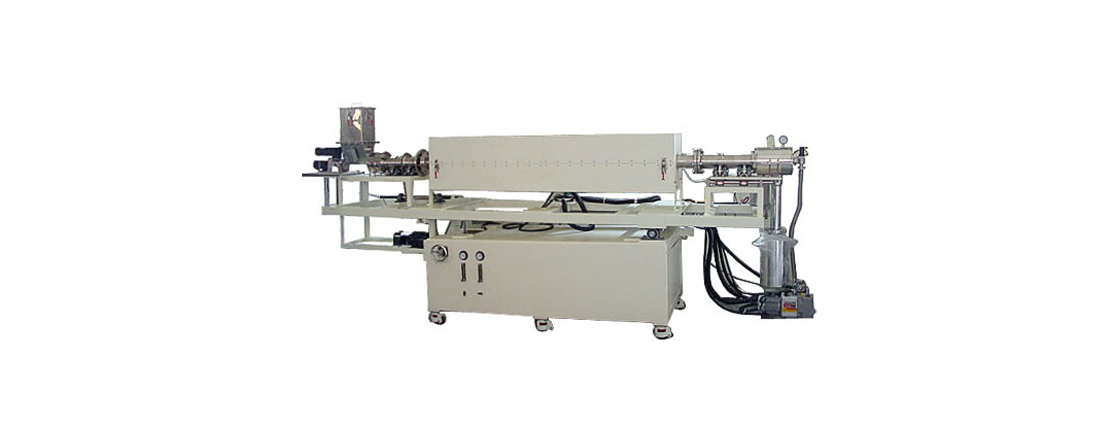

TNRK 1500M

※単位(mm)

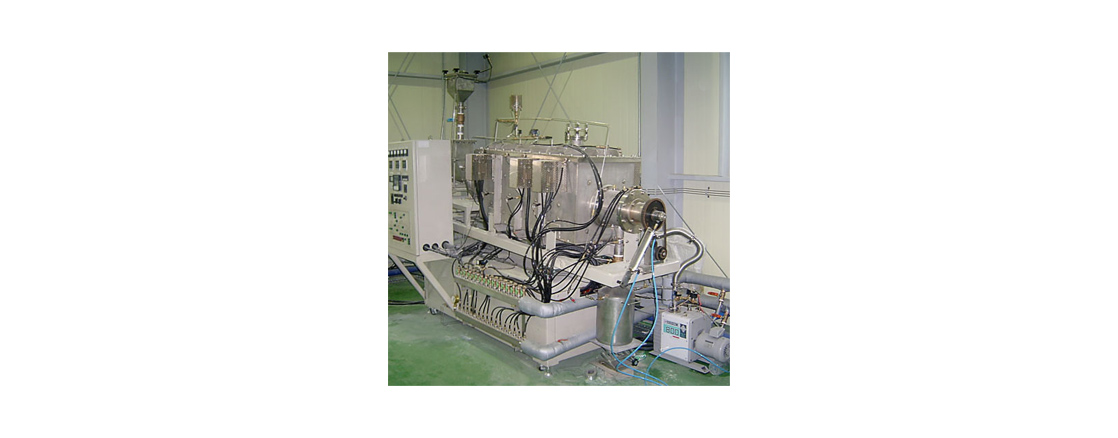

TNRK 1100K1

※単位(mm)

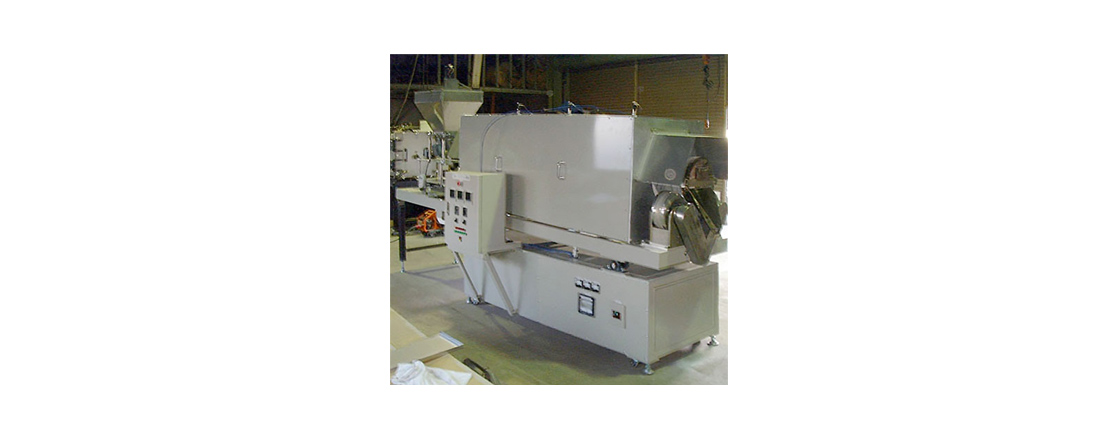

TNRK 1200K1

※単位(mm)
